| Tempat asal: | Cina |
|---|---|
| Nama merek: | NLD |
| Sertifikasi: | ISO9001 CE FCC |
| Nomor model: | X9 Plus |
| Kuantitas min Order: | 2 Set |
| Harga: | Negotible |
| Kemasan rincian: | Karton |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, D / P, D / A |
| Menyediakan kemampuan: | 100 set / bulan |
| Nama: | Unit Daya X9 Plus | Berat lepas landas: | 11 ~ 13kgs |
|---|---|---|---|
| <i>Max.</i> <b>Maks.</b> <i>thrust</i> <b>dorongan</b>: | 26.5kgs | Baterai: | 14S |
| Arus masukan maksimum: | 120A | Berat Kombo: | 1774g |
| Menyoroti: | Produk UAV IPX7,produk UAV IPX7 FCC,suku cadang drone ISO9001 |
||

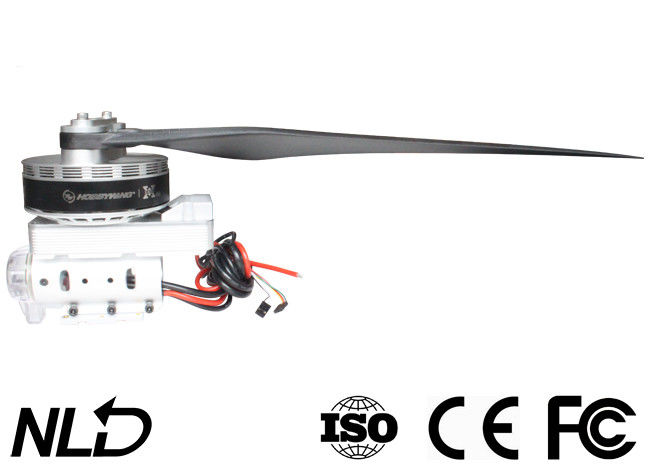

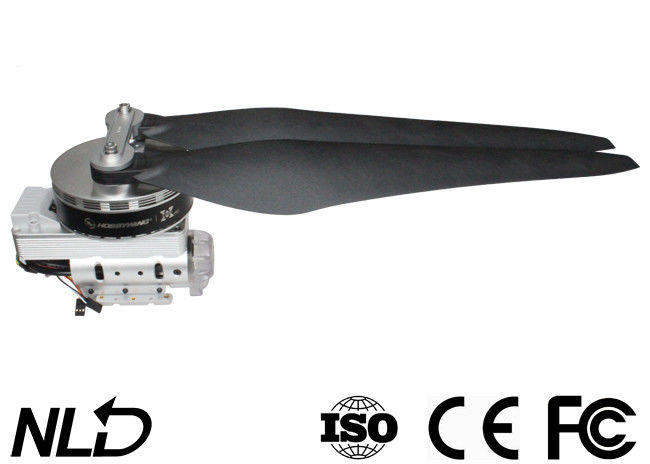

X9 Plus/Max Unit Daya untuk Pertanian Drone Take-off Berat 11~15kgs Max 29kgs Peringkat Tahan Air IPX7
Penjelasan Perlindungan
• Perlindungan Pengaktifan:
ESC akan mematikan motor jika gagal menghidupkan motor secara normal dalam waktu 2 detik dengan meningkatkan input throttle.Dalam hal ini, Anda perlu memindahkan tongkat throttle kembali ke posisi bawah dan menghidupkan kembali motor.(Kemungkinan penyebab masalah ini: koneksi/pemutusan yang buruk antara ESC dan kabel motor, baling-baling terhalang, dan lain-lain.)
• Perlindungan Penguncian Motor:
ESC akan memotong outputnya ke motor segera dan tidak akan mencoba untuk me-restart motor ketika mendeteksi motor terkunci.Dalam kondisi ini, Anda perlu menarik throttle stick ke posisi bawah terlebih dahulu dan kemudian mendorongnya ke atas untuk menghapus kesalahan dan restart ESC untuk melanjutkan output.
• Proteksi Arus Lebih:
ESC akan memotong outputnya segera ketika arus puncak mendekati 300A.Itu hanya restart setelah Anda mematikannya dan kemudian hidup kembali.
• Perlindungan Kehilangan Sinyal Throttle:
ketika ESC mendeteksi hilangnya sinyal selama lebih dari 0,25 detik, itu akan segera memotong output untuk menghindari kerugian yang lebih besar yang mungkin disebabkan oleh rotasi baling-baling berkecepatan tinggi terus menerus.ESC akan melanjutkan output yang sesuai setelah sinyal normal diterima.
spesifikasi
|
X9 Plus Berat Lepas landas 11~13kg;Maks.Daya dorong 26,5kg Saran Baterai 14S LiPo Berat Kombo 1774g Peringkat Tahan Air IPX7 Suhu Operasi -20 ~ 50 |
X9 Maks Berat Lepas landas 12~15kg;Maks.Daya dorong 29kg Saran Baterai 14S LiPo Berat Kombo 1970g Peringkat Tahan Air IPX7 Suhu Operasi -20 ~ 55 |
Motor
|
X9 Plus Peringkat KV 100KV Ukuran Stator 96x20mm Bantalan Diimpor dari Jepang |
X9 Maks Peringkat KV 100 rpm/V Ukuran Stator 96x26mm Diameter Tabung D40 / D45 Bantalan Diimpor dari Jepang |
ESC
|
X9 Plus Baterai LiPo yang Direkomendasikan 6-14S LiPo Tingkat Sinyal Input PWM 3.3V/5V (Kompatibel) Frekuensi Sinyal Throttle 50-500Hz Lebar Pulsa Pengoperasian 1050-1950 Maks.Tegangan Masukan 60.9V Maks.Arus Input (Durasi pendek) 120A BEC Membangun |
X9 Maks Baterai LiPo yang Direkomendasikan 6-14S LiPo Tingkat Sinyal Input PWM 3.3V/5V (Kompatibel) Frekuensi Sinyal Throttle 50-500Hz Lebar Pulsa Pengoperasian 1050-1950 Maks.Tegangan Masukan 60.9V Maks.Arus Input (Durasi pendek) 150A BEC Membangun Lubang Pemasangan untuk Nozzle D28.4mm-2 * M3 |
Baling-baling
|
X9 Plus DiameterxPitch 36x120 inci |
X9 Maks DiameterxPitch 36x120 inci |
Beban Super Besar
Daya dorong maksimum per sumbu dapat mencapai 29kg saat memasangkan kombo sistem daya x9 Max yang dilengkapi FOC (Field Oriented Control) ESC dengan baling-baling yang dapat dilipat 34 inci;kombo ini berlaku untuk 12-15kg/sumbu.
Lubang & Kawat Sekrup Fungsional Tambahan
Lubang sekrup terbalik (untuk memasang dan memasang nosel) di bagian bawah kombo sistem daya x9 Max dan nosel sentrifugal sikat built-in ESC (yang dapat dihubungkan ke nosel melalui kabel) menyederhanakan pemasangan untuk lebih banyak drone pertanian.
Desain penghilang panas & tahan benturan yang luar biasa
Desain terintegrasi, yang meningkatkan area konduksi panas untuk memungkinkan penggunaan daya (/input) yang lebih tinggi, dikombinasikan dengan kipas sentrifugal pada rotor motor membuat pengoperasian kombo sistem daya x9B lebih andal.
Desain tahan benturan di bawah ESC menyerap benturan untuk melindungi motor & ESC dan mengurangi kerusakan pada kombo yang disebabkan oleh tabrakan.
pengantar
Sistem daya brushless X9 Max adalah sistem daya yang mampu membawa beban 12~15kg (per rotor) untuk drone pertanian.Ini dapat memberikan daya dorong hingga 29kg dan cocok dengan lengan tabung serat karbon 40/45mm.Ini tahan air dan tahan debu dengan standar IPX7 dan tahan terhadap air hujan, pestisida, semprotan garam, pasir, debu, lumpur, tanah berpasir, suhu tinggi dan benturan.Ini juga memiliki fitur algoritma yang digunakan untuk mengoptimalkan sistem FOC ESC & Motor dan membuat sistem lebih seimbang, beberapa perlindungan seperti deteksi mandiri daya, daya aktif tegangan abnormal, arus berlebih dan penguncian motor, dan real-time fungsi keluaran data.
Perhatian
• Selalu jauhkan drone Anda dari keramaian, saluran listrik bertegangan tinggi, dan rintangan, terbangkan drone Anda sesuai dengan peraturan keselamatan terkait.
• Jangan pernah mendekati baling-baling & motor berputar berkecepatan tinggi, jika tidak, Anda bisa terluka.
• Periksa apakah semua bagian dalam kondisi baik sebelum digunakan.Jika ada bagian yang rusak, silakan hubungi pabrik untuk penggantian.
• Periksa apakah ada sekrup untuk menghubungkan suku cadang yang kendor dan motor dalam posisi horizontal sebelum setiap penerbangan.
• Diameter lubang lengan untuk sistem tenaga X9 Max adalah 40/45mm.
• Anda dapat mengubah warna lampu set LED.Dalam hal ini, Anda perlu membongkar penutup lampu dan menggeser sakelar DIP yang sesuai.
• Anda dapat membilas motor dengan air bersih setelah setiap penerbangan agar tetap bersih.
Pemasangan Sistem Tenaga
• Seluruh sistem tenaga telah dirakit sebelum meninggalkan pabrik, siap digunakan dan Anda dapat langsung memasangnya pada drone pertanian Anda sesuai dengan arah putaran (CW/CCW) yang tertera pada motor.
• Diameter lubang (lengan) adalah 40mm.
• Kabel tiga warna (Hitam/Merah/Putih) adalah untuk mengeluarkan data & memperbarui firmware ESC, kabel dua warna (Putih/Hitam) adalah kabel sinyal throttle, dan kabel kuning adalah kabel output sinyal RPM.
• Kabel sinyal data adalah untuk mengeluarkan input thr ottle, output throttle, RPM motor, arus input, arus output, tegangan input, suhu kapasitor, suhu MOS, dan lain-lain.
• Kisaran throttle ESC ditetapkan pada 1100~1940μs.
