| Tempat asal: | Cina |
|---|---|
| Nama merek: | NLD |
| Sertifikasi: | ISO9001 CE FCC |
| Nomor model: | X9 |
| Kuantitas min Order: | 2 Set |
| Harga: | Negotible |
| Kemasan rincian: | Karton |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, D / P, D / A |
| Menyediakan kemampuan: | 100 set / bulan |
| Nama: | X9 | Berat lepas landas: | 7~9.5kgs |
|---|---|---|---|
| <i>Max.</i> <b>Max.</b> <i>Thrust</i> <b>Dorongan</b>: | 19.2kgs | baterai: | 12 detik |
| Input Maks. Saat Ini: | 120A | Arus puncak maksimum: | 150A |
| Menyoroti: | Suku Cadang UAV ISO9001,Suku Cadang UAV FCC,sistem tenaga X9 |
||

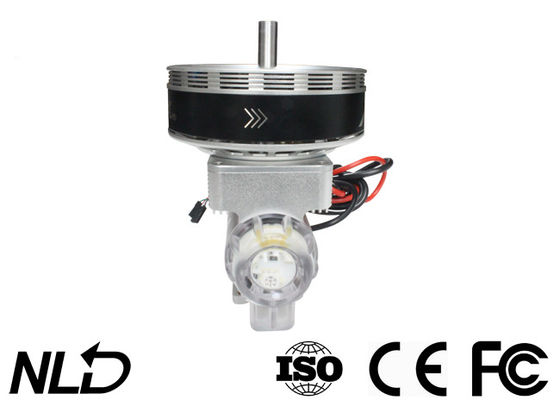

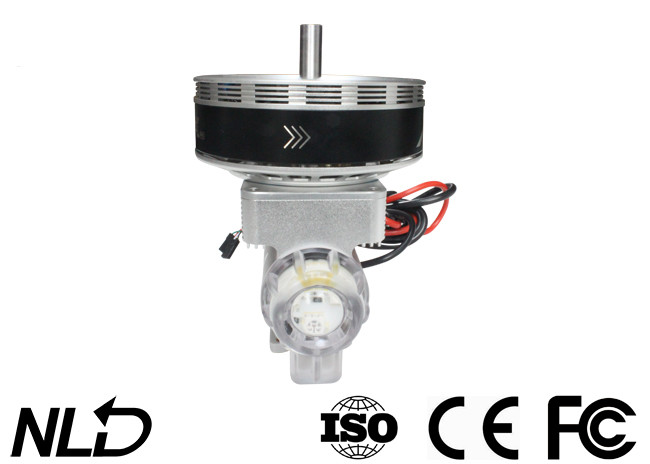

Sistem Daya X9 untuk Berat Lepas landas Drone Pertanian 7~9.5kgs Hingga 19.2kgs Tahan Air dan Tahan Debu
Beban Super Besar
Daya dorong maksimum per sumbu dapat mencapai 22,5kg saat memasangkan kombo sistem daya x9B yang dilengkapi FOC (Field Oriented Control) ESC dengan baling-baling yang dapat dilipat 34 inci;kombo ini berlaku untuk drone tugas berat (7-9.5kg/sumbu) seperti quadcopter dengan beban 16kg.
Lubang & Kawat Sekrup Fungsional Tambahan
Lubang sekrup terbalik (untuk memasang dan memperbaiki nosel) di bagian bawah kombo sistem daya x9 dan nosel sentrifugal yang disikat di dalam ESC (yang dapat dihubungkan ke nosel melalui kabel) menyederhanakan pemasangan untuk lebih banyak drone pertanian.
Desain penghilang panas & tahan benturan yang luar biasa
Desain terintegrasi, yang meningkatkan area konduksi panas untuk memungkinkan penggunaan daya (/input) yang lebih tinggi, dikombinasikan dengan kipas sentrifugal pada rotor motor membuat pengoperasian kombo sistem daya x9B lebih andal.
Desain tahan benturan di bawah ESC menyerap benturan untuk melindungi motor & ESC dan mengurangi kerusakan pada kombo yang disebabkan oleh tabrakan.
Parameter Lanjutan
| Tegangan (V) | Baling-baling | Mencekik(%) | Dorongan | Ampere(A) | Daya (W) | Kecepatan (RPM) | Efisiensi (g / W) |
| 46V (12S LIPO) |

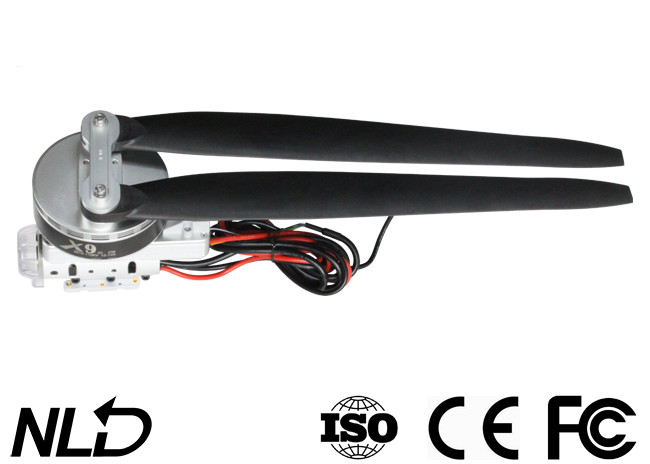

Baling-Baling Lipat 34 Inch
|
40% | 5005 | 9.6 | 444.2 | 1763 | 11.27 |
| 45% | 5998 | 12.8 | 591.5 | 1946 | 10.14 | ||
| 50% | 7248 | 17 | 789.4 | 2139 | 9.18 | ||
| 52% | 7923 | 19.1 | 885.0 | 2218 | 8.95 | ||
| 54% | 8495 | 21.2 | 982.8 | 2287 | 8.64 | ||
| 56% | 9018 | 23.7 | 1094,8 | 2372 | 8.24 | ||
| 58% | 9498 | 25.5 | 1183.8 | 2432 | 8.02 | ||
| 60% | 10143 | 28.0 | 1301.2 | 2515 | 7.80 | ||
| 62% | 10769 | 30.6 | 1422.9 | 2590 | 7.57 | ||
| 64% | 11493 | 34.2 | 1578.6 | 2671 | 7.28 | ||
| 66% | 12136 | 37.1 | 1716.7 | 2738 | 7.07 | ||
| 68% | 13004 | 41.0 | 1896,7 | 2818 | 6.86 | ||
| 70% | 13646 | 44.1 | 2048.1 | 2889 | 6.66 | ||
| 75% | 15198 | 53.5 | 2470.0 | 3075 | 6.15 | ||
| 80% | 17500 | 66.4 | 3073,1 | 3271 | 5.69 | ||
| 90% | 21553 | 94.6 | 4373.8 | 3636 | 4.93 | ||
| 100% | 22994 | 100.8 | 4790.4 | 3697 | 4.80 |
pengantar
Sistem daya tanpa sikat X9 adalah sistem daya yang mampu membawa beban 7~9.5kg (per rotor) untuk drone pertanian.Ini dapat memberikan daya dorong hingga 19,2kg dan cocok dengan lengan tabung serat karbon 40mm.Ini tahan air dan tahan debu dengan standar IPX7 dan tahan terhadap air hujan, pestisida, semprotan garam, pasir, debu, lumpur, tanah berpasir, suhu tinggi dan benturan.Ini juga memiliki fitur algoritma yang digunakan untuk mengoptimalkan sistem FOC ESC & Motor dan membuat sistem lebih seimbang, beberapa perlindungan seperti deteksi mandiri daya, daya aktif tegangan abnormal, arus berlebih dan penguncian motor, dan real-time fungsi keluaran data.
Perhatian
• Selalu jauhkan drone Anda dari keramaian, saluran listrik bertegangan tinggi, dan rintangan, terbangkan drone Anda sesuai dengan peraturan keselamatan terkait.
• Jangan pernah mendekati baling-baling & motor berputar berkecepatan tinggi, jika tidak Anda bisa terluka.
• Periksa apakah semua bagian dalam kondisi baik sebelum digunakan.Jika ada bagian yang rusak, silakan hubungi pabrik untuk penggantian.
• Periksa apakah ada sekrup untuk menghubungkan suku cadang yang kendor dan motor dalam posisi horizontal sebelum setiap penerbangan.
• Diameter lubang lengan untuk sistem tenaga X9 adalah 40mm.
• Anda dapat mengubah warna lampu set LED.Dalam hal ini, Anda perlu membongkar penutup lampu dan menggeser sakelar DIP yang sesuai.
• Anda dapat membilas motor dengan air bersih setelah setiap penerbangan agar tetap bersih.
spesifikasi
| Maks.Dorongan | 19.2kg/Sumbu (46V, Permukaan Laut) | Baterai LiPo yang Direkomendasikan | 12S LiPo |
| Berat Lepas landas yang Direkomendasikan | 7-9.5kg/Sumbu (46V, Permukaan Laut) | Berat Kombo | 1400g |
| Peringkat tahan air | IPX7 | Suhu Operasional | -20℃~55 |
Motor
| Ukuran stator | 96*16mm |
| Peringkat KV | 110KV |
| OD dari Tabung Serat Karbon | 40mm |
| bantalan | Bantalan tahan air yang diimpor |
ESC
| Baterai LiPo yang Direkomendasikan | 6-12S LiPo | Tingkat Sinyal Input PWM | 3.3v/5v (Kompatibel) |
| Frekuensi Sinyal Throttle | 50-500Hz | Lebar Pulsa Operasi | 1100~1940 Tetap atau tidak dapat diprogram |
| Maks.Tegangan Masukan | 52.2V | Maks.Masukan Arus | 120 A |
| BEC | Dibangun di | Maks.Arus Puncak | 150 A |
| Lubang Pemasangan Nosel | 28.4mm-2 * M3 | ||
Baling-baling
Diameter × Pitch 34.7x11 inci
Pemasangan Sistem Tenaga
• Seluruh sistem tenaga telah dirakit sebelum meninggalkan pabrik, siap digunakan dan Anda dapat langsung memasangnya pada drone pertanian Anda sesuai dengan arah putaran (CW/CCW) yang tertera pada motor.
• Diameter lubang (lengan) adalah 40mm.
• Kabel tiga warna (Hitam/Merah/Putih) adalah untuk mengeluarkan data & memperbarui firmware ESC, kabel dua warna (Putih/Hitam) adalah kabel sinyal throttle, dan kabel kuning adalah kabel output sinyal RPM.
• Kabel sinyal data adalah untuk mengeluarkan input thr ottle, output throttle, RPM motor, arus input, arus output, tegangan input, suhu kapasitor, suhu MOS, dan lain-lain.
• Kisaran throttle ESC ditetapkan pada 1100~1940μs.
