| Tempat asal: | Cina |
|---|---|
| Nama merek: | NLD |
| Sertifikasi: | ISO9001 CE FCC |
| Nomor model: | X6-2 |
| Kuantitas min Order: | 2 Set |
| Harga: | Negotible |
| Kemasan rincian: | Karton |
| Waktu pengiriman: | 20 hari |
| Syarat-syarat pembayaran: | L / C, T / T, D / P, D / A |
| Menyediakan kemampuan: | 100 set / bulan |
| Nama: | Kombo sistem daya X8 | Motor: | 100KV 8120 motor tanpa sikat |
|---|---|---|---|
| Baling-baling: | 2911 | ESC: | Arus puncak 100A Maks |
| Baterai: | Direkomendasikan 6~12S | Berat: | 1040g |
| Menyoroti: | Bagian UAV ISO9001 X8,Bagian UAV ISO9001 100KV,Baling-Baling FCC 2911 |
||

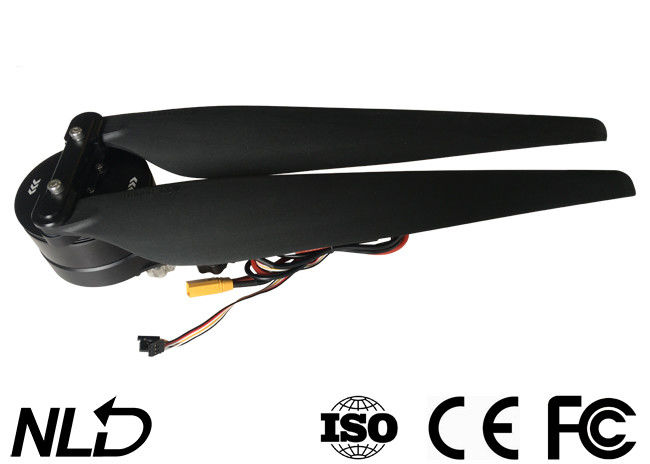

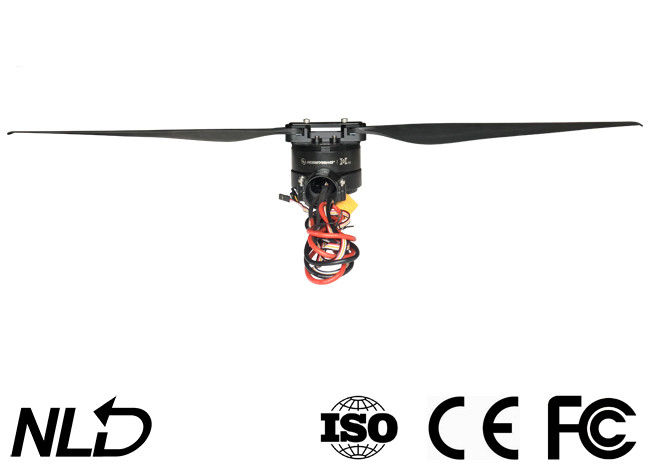

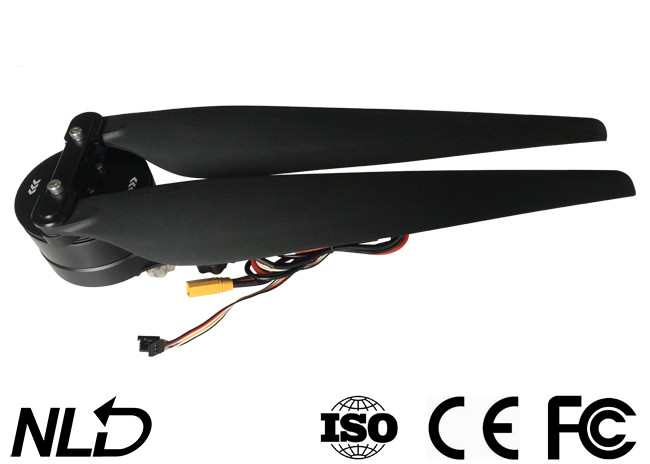

X8 8120 Motor Brushless 100KV dengan 80A ESC, 2911 Baling-Baling, Lengan Tabung Serat Karbon 30/35mm, Berat 1040g
Desain Modular Mudah Dipelihara
Sistem propulsi X8 memiliki desain modular.Saat rusak, Anda dapat mengubah bagian yang rusak seperti
blade (tunggal atau dua), adaptor baling-baling, atau kombo daya terintegrasi (ESC+motor) dengan mudah dan cepat.
Pembaruan Firmware Reguler
Gratis
Anda dapat meningkatkan ESC dengan perangkat lunak Hobbywing USB LINK, kotak program LCD (item dijual terpisah) dan laptop.Hobbywing memperbarui firmware ESC-nya secara teratur memberi Anda fitur yang ditingkatkan lebih sering bila tersedia.
Ketahanan Dampak Super
Bingkai paduan aluminium mesin CNC berkekuatan tinggi yang dikombinasikan dengan desain struktur yang dioptimalkan melindungi komponen motor secara efektif, membuat motor benar-benar tahan benturan, dan sangat mengurangi kemungkinan deformasi/kerusakan struktur yang disebabkan oleh jatuh atau terbentur.
Sistem Propulsi Terintegrasi & Siap Pakai
Sistem propulsi X6, yang mengintegrasikan motor, ESC, baling-baling, dan dudukan motor (dengan adaptor tabung 30-ke-28 opsional, kompatibel dengan tabung lengan serat karbon berdiameter 28mm & 30mm) bersama-sama, mudah dipasang dan digunakan.
Catatan: dengan baling-baling 2388 yang dapat dilipat, sistem propulsi mampu membawa beban 3~5KG (yaitu 18~30KG untuk hexacopter).
Sistem Propulsi Sempurna Algoritma PMSM berbasis FOC
Algoritma PMSM (Permanent Magnet Synchronous Motor) berbasis FOC (Field Oriented Control), algoritma yang dioptimalkan untuk meningkatkan kinerja kolaboratif ESC, motor & baling-baling, membuat baling-baling motor lebih seimbang dan menciptakan fitur sistem propulsi stabilitas tinggi, keandalan dan efisiensi.
Catatan: dibandingkan dengan motor BLDC, PMSM memiliki banyak keunggulan seperti kebisingan rendah, ukuran kecil, kepadatan daya tinggi, torsi berdenyut rendah, dan presisi kontrol tinggi.
Super Tahan Air
Sistem propulsi X8 tahan air dengan standar IPX7.Ini berlaku untuk hampir semua kondisi kerja yang keras (untuk aplikasi pertanian) seperti air hujan, pestisida, semprotan garam, suhu tinggi, pasir dan debu.Dikombinasikan dengan outlet di bagian bawah motor mount.
(catatan: desain yang dipatenkan), Anda dapat langsung membilas sistem dengan air bersih setelah digunakan.
Indikator LED kecerahan tinggi
Sistem propulsi X8 juga berisi indikator LED kecerahan tinggi, Anda dapat memilih warna terang atau menonaktifkannya.Ini dapat memberikan informasi tentang status kerja sistem dan mengirim peringatan ketika terjadi masalah abnormal, yang secara signifikan meningkatkan keamanan sistem.
Baling-Baling dengan Daya Dorong & Efisiensi Tinggi
Baling-baling 3090 yang terbuat dari serat karbon berkekuatan tinggi khusus padat dan ringan, serta menjamin konsistensi yang luar biasa dan keseimbangan dinamis yang sangat baik.Bentuk aerodinamis yang dioptimalkan dan desain ujung blade yang unik dikombinasikan dengan desain elektromagnetik yang dioptimalkan yang diadopsi oleh motor dan algoritma FOC (Field Oriented Control) efisiensi tinggi yang diterapkan oleh ESC menjamin daya dorong & efisiensi tinggi dari sistem propulsi.
| Motor | 1 | ESC | 1 |
| Baling-baling | 1 set | Dudukan Motor | 1 |
| Sekrup | 1 set | Set LED | 1 |
| Adaptor tabung | 1 | dari 30mm hingga 35mm |
spesifikasi
Maks.Dorong 15,3kg/Sumbu (48V, Permukaan Laut)
Baterai LiPo yang Direkomendasikan 12S LiPo
Berat Lepas landas yang Direkomendasikan 5-kg/Sumbu (48V, Permukaan Laut)
Berat Kombo 1040g
Peringkat Tahan Air IPX7
Suhu Operasi -20 ~ 65
Motor
Ukuran Stator: 81*20mm
Peringkat KV 100KV
OD Tabung Serat Karbon 30mm / 35mm (* Adaptor Tabung akan Dibutuhkan)
Bantalan NSK Ball Bearing (Tahan Air)
ESC
| Baterai LiPo yang Direkomendasikan | 6-12S LiPo | Tingkat Sinyal Input PWM | 3.3v/5v (Kompatibel) |
| Frekuensi Sinyal Throttle | 50-500Hz | Lebar Pulsa Operasi | 1100~1940s |
| Maks.Tegangan Masukan | 52.2V | Maks.Arus Masukan (Lanjutan) | 80 A (dengan Disipasi Panas Yang Baik) |
| BEC | Dibangun di | Maks.Arus Puncak (10 detik) | 100 A (dengan Disipasi Panas Yang Baik) |
| Lubang Pemasangan Nosel | 28.4mm-2 * M3 | ||
Baling-baling
Diameter × Pitch 2911
Berat 180g
pengantar
Sistem daya tanpa sikat X8 adalah sistem daya yang mampu membawa beban 5~7kg (per
rotor) untuk drone pertanian.Ini dapat memberikan daya dorong hingga 15,3kg dan cocok dengan 30/35mm
lengan tabung serat karbon.Ini tahan air, tahan debu dengan standar IPX7 dan tahan terhadap
air hujan, pestisida, semprotan garam, pasir, debu, lumpur, tanah berpasir, suhu tinggi dan benturan.Dia
juga menampilkan algoritma yang digunakan untuk mengoptimalkan sistem dan pembuatan FOC ESC & Motor
sistem lebih seimbang, beberapa perlindungan seperti deteksi mandiri daya, daya hidup
tegangan abnormal, arus berlebih dan penguncian motor, dan fungsi output data waktu nyata.
Perhatian
• Selalu jauhkan dr Anda dari keramaian, kabel listrik bertegangan tinggi, dan rintangan, terbangkan
drone sesuai dengan peraturan keselamatan yang relevan.
• Jangan pernah mendekati baling-baling & motor berputar berkecepatan tinggi, jika tidak, Anda bisa terluka.
• Periksa apakah semua bagian dalam kondisi baik sebelum digunakan.Jika ada bagian yang rusak,
silahkan hubungi pabrik untuk penggantian.
• Periksa apakah ada sekrup untuk menghubungkan bagian yang kendor dan motor dalam posisi horizontal sebelumnya
setiap penerbangan.
• Diameter lubang lengan untuk sistem tenaga X8 adalah 35mm, jika Anda ingin menggunakan
tabung 30mm, kemudian pasang adaptor tabung (disertakan dalam kotak produk) ke dalam proyeksi
tabung pada motor mount terlebih dahulu.
• Anda dapat mengubah warna lampu set LED.Dalam hal ini, Anda perlu membongkar
penutup lampu dan geser sakelar DIP sesuai keinginan.
• Anda dapat membilas motor dengan air bersih setelah setiap penerbangan agar tetap bersih.
Pemasangan Sistem Tenaga
• Seluruh sistem tenaga telah dirakit sebelum meninggalkan pabrik, siap digunakan
dan Anda dapat langsung memasangnya di drone pertanian Anda sesuai dengan arah rotasi
(CW/CCW) ditandai pada motor.
• Diameter lubang (lengan) adalah 35mm, jika Anda ingin menggunakan tabung 30mm, maka tabung
adaptor akan dibutuhkan.
• Kabel triwarna (Hitam/Merah/Putih) adalah untuk mengeluarkan data & memperbarui firmware ESC,
kabel dua warna (Putih/Hitam) adalah kabel sinyal throttle, dan kabel kuning adalah RPM
kabel keluaran sinyal.
• Kabel sinyal data adalah untuk mengeluarkan input thr ottle, output throttle, RPM motor, input
arus, arus keluaran, tegangan masukan, suhu kapasitor, suhu MOS, dan lain-lain.
• Kisaran throttle ESC ditetapkan pada 1100~1940μs.
