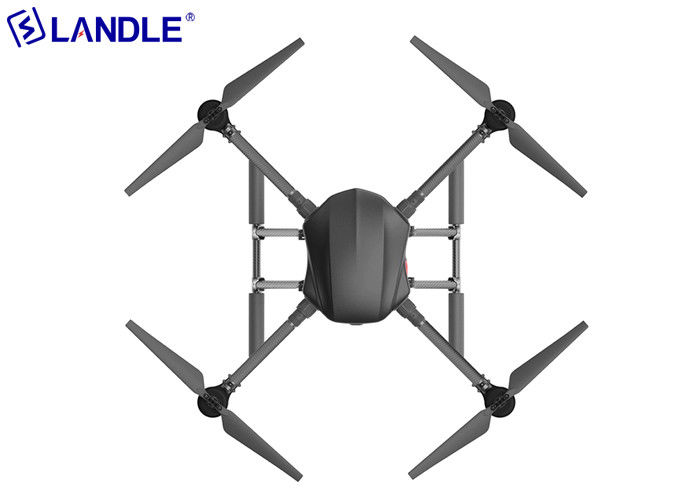

Drone Industri NIA-410 Untuk Pencarian Pengawasan Inspeksi Dengan Kamera
Parameter Produk NIA-410
- Jarak sumbu roda: 1000mm
- Ukuran: 800*800*500mm
- Berat rak: 3.5kg
- Rak + berat daya: 6,5kg
- Berat lepas landas maksimum: 16kg
- Beban efektif: 1-5kg
- Motor: 6215 180kv
- Dayung: 24x8.5 inci
- ESC: 80A FOC
- Tegangan suplai: 12S
- Berat set daya: 0,76kg
- Beban sumbu tunggal yang direkomendasikan: 4-5kg
Drone industri rotor quad NIA-410 cocok untuk kota pintar, keselamatan polisi, lalu lintas jalan, perlindungan lingkungan dan pemeliharaan air, inspeksi saluran listrik, penyelamatan darurat, inspeksi pipa minyak, survei, dan bidang lainnya.
Spesifikasi:
|
Ukuran pesawat
|
800x800x500mm
|
Masa pakai baterai yang lama
|
25 menit
|
|
Berat lepas landas
|
15kg
|
Muatan
|
0~5kg
|
|
foto HD
|
20 juta piksel
|
video hd
|
4K
|
|
Kecepatan horisontal
|
0-16m/dtk
|
Tahan angin
|
6
|
Konfigurasi:
|
Bingkai Drone
|
Bingkai drone 4-rotor
|
1
|
|
Kontrol penerbangan
|
Sensor tiga sumbu
Akselerometer tiga sumbu
Giroskop tiga sumbu
Magnetometer tiga sumbu
|
1
|
|
Pengendali jarak jauh
|
Sorot tablet dengan sistem Android
Kemampuan anti-interferensi radio kelas industri
Transmisi data jarak jauh dan transmisi gambar tiga dalam satu
Transmisi gambar 1080P HD
Mendukung masukan video Ethernet/HDMI
|
1
|
|
baterai li
|
Baterai Bibir Super 22000mah
|
4
|
|

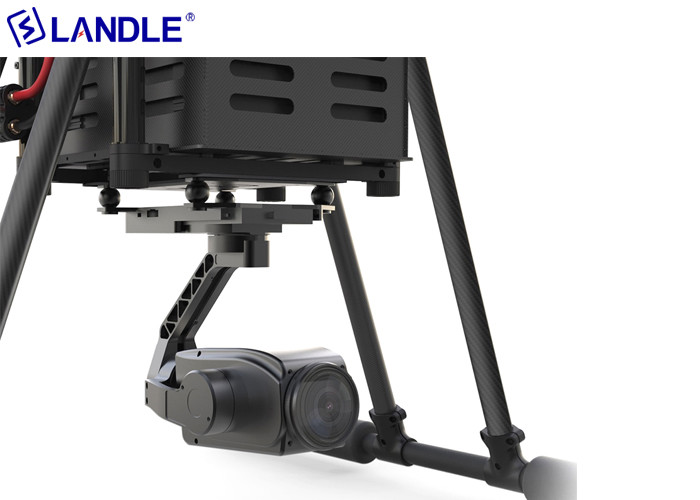

Pod optik dua sumbu
|
Lensa zoom optik 30x yang terlihat / Kamera Cahaya Inframerah 25mm
|
1
|
|
Pod video cahaya tampak
|
Dudukan Sony E, mendukung fokus tetap dan lensa zoom
|
1
|
|
Baling-baling
|
2 set setiap set 4 pcs
|
8
|
|
pengisi daya
|
Pengisi daya pintar saluran ganda 2x1000W dengan colokan US/JP/UK/EU/ANZ
|
1
|
|
Kabel
|
USB / HDMI
|
1
|
|
Peralatan
|
|
1
|
|
Kotak aluminium penerbangan
|
|
1
|
Aplikasi:
Komponen suspensi eksternal
N2TC-F640
Sistem FLIR Duo Pro R terdiri dari pencitra kamera tampak dan pencitra inframerah gelombang panjang termal.Pencitra yang terlihat memiliki susunan piksel 4000 x 3000 dengan pitch piksel 2,8um, sensor diagonal 6,4mm, dan lensa fokus tetap 4mm f/2.8.Lensa kamera yang terlihat terfokus pada tak terhingga, dan objek yang lebih dekat dari kira-kira 10 meter akan tampak tidak fokus.Posisi fokus kamera yang terlihat tidak dapat diubah.Bidang pandang dari sensor yang terlihat adalah 56° x 45° (horizontal x vertikal), dan lensa memiliki distorsi maksimum 15,7% dan BFL 10,02mm.Inti LWIR didasarkan pada inti kamera Tau2 FLIR.Ini memiliki pitch piksel 17um dan hadir di keduanya
array 336x256 atau 640x512 piksel.Opsi lensa dan bidang pandang terkait tercantum dalam Tabel 1.
640 x 512 336 x 256
13 mm: 45° x 37° 9 mm: 35° x 27°
19 mm: 32° x 26° 13 mm: 25° x 19°
25 mm: 25 ° x 20 ° 19 mm: 17 ° x 13 °
Tabel 1. Opsi Lensa Duo Pro R (FOV adalah Horizontal x Vertikal)
N2TC-R
N2TC-R: Pencitraan termal resolusi tinggi dan kamera lensa ganda cahaya tampak Untuk drone kecil
N2TC-R dapat mengubah berbagai platform penerbangan menjadi alat industri, memperluas nilai dan penggunaannya.Ini adalah pencitraan termal sensor ganda yang kuat dan kamera cahaya tampak yang dirancang untuk berbagai aplikasi drone komersial, industri, dan keselamatan publik berkinerja tinggi.Ini mengintegrasikan pencitraan termal dan kamera warna 12 megapiksel definisi tinggi dalam satu wadah.N2TC-R memungkinkan operator profesional untuk menangkap pencitraan termal dan data cahaya tampak dalam penerbangan.
Selain kinerja pencitraan yang sangat baik, N2TC-R juga dapat dihubungkan ke sinyal GPS.Informasi GPS ini dapat membuat peta dan model 3D yang akurat untuk platform udara, menyediakan data penting yang dibutuhkan.Alat pengukur suhu jenis N2TC-R dapat mengukur suhu gambar inframerah secara real time.Urutan RAW yang ditangkap oleh kamera juga berisi informasi suhu.Setelah pemotretan, gambar inframerah dapat diukur ulang.Sangat cocok untuk deteksi daya dan struktur rumah.Penggunaan khusus seperti inspeksi dan perintah kebakaran.
Di dalam wadah yang kokoh, kamera termal beresolusi tinggi dan kamera cahaya tampak 12 megapiksel dipasang
Secara bersamaan menangkap video dan gambar pencitraan termal atau cahaya tampak untuk meningkatkan kemampuan menganalisis setiap adegan.
Kamera onboard yang mengintegrasikan pencitraan termal dan detektor cahaya tampak dan dapat digunakan untuk merekam
Input tegangan lebar 9- 16V DC
Teknologi gambar-dalam-gambar dari gambar dua cahaya dapat membuat gambar yang diambil lebih detail
Output video analog waktu nyata
Pencitraan termal terintegrasi dan fungsi perekaman sinkronisasi mesin cahaya tampak
Kartu TF ganda secara bersamaan merekam pencitraan termal dan foto cahaya tampak, video, dan urutan digital tanpa kehilangan pencitraan termal.
Kamera merekam foto dan video dua cahaya ke kartu TF secara serempak sesuai dengan sinyal PWM, dan secara bersamaan dapat merekam urutan gambar inframerah 14bit lossless (format RAW)
Urutan RAW yang ditangkap oleh versi pengukuran suhu N2TC-R berisi informasi suhu, yang dapat digunakan untuk mengukur suhu di lapangan berulang kali untuk pemeriksaan saluran listrik, pemeriksaan kebakaran, pemetaan penginderaan jauh, dan aplikasi lainnya
Kamera dapat menerima data GPS, yang dapat digunakan sebagai referensi untuk gambar yang diambil untuk analisis dan sintesis peta dan pemodelan 3D selanjutnya
Kontrol kamera dan opsi konfigurasi yang fleksibel dan kuat
Berbagai resolusi detektor pencitraan termal dan lensa inframerah tersedia untuk memberikan konfigurasi terbaik untuk tugas Anda
Sinyal PWM dapat mengontrol fungsi kamera: pengalihan palet pencitraan termal, perekaman mulai/hentikan, pengalihan gambar-dalam-gambar, dll. (fungsi tertentu dapat dikonfigurasi)
Mode firmware yang dapat dikonfigurasi, sehingga kamera memiliki fungsi dan fitur terbaru setiap saat.
|
|
Cari tahu masalah bangunan, seperti air atap dan kerusakan isolasi
|
|
|
Menyediakan gambar dual-cahaya untuk referensi dalam pembangunan pembangkit listrik tenaga surya
|
|
|
N2TC-R adalah alat yang berharga untuk survei geografis dan deteksi penginderaan jauh lainnya.
|
Spesifikasi
| Pertunjukan |
N2TC-R640 |
N2TC-R384 |
| Jenis detektor |
Mikrobolomete vanadium oksida yang tidak didinginkan |
| Pita |
7,5—13.5um |
| Resolusi detektor pencitraan termal |
640 x 512 |
384x288 |
| Pilihan lensa inframerah |
13 mm: 38° x 30.8° |
13mm: 28,2° x 21,3° |
| 19 mm: 26,5 ° x 21,4 ° |
19mm: 19,5° x 14,7° |
| 25 mm: 20,3° x 16,3° |
25 mm: 14,9° x 11,2° |
| Kecepatan bingkai gambar inframerah |
30Hz |
| Resolusi kamera cahaya tampak |
12 juta piksel |
| Kinerja pengukuran suhu (Memerlukan pengukuran suhu kamera Doc) |
| Akurasi pengukuran |
+/-2℃ atau 2% |
| Mode pengukuran suhu |
Pelacakan suhu maksimum layar penuh, gambar digital inframerah RAW yang disimpan berisi informasi suhu, dan suhu dapat diukur berulang kali |
| Pemrosesan dan penyimpanan gambar |
| Mode tampilan |
Hanya menampilkan inframerah, hanya menampilkan cahaya tampak, gambar-dalam-gambar |
| Pilihan palet |
Kontrol sinyal PWM |
| Metode penyimpanan gambar |
Kontrol sinyal PWM |
| Format penyimpanan gambar |
Gambar: jpeg Video: Urutan gambar digital H.264 / 14bit: Urutan RAW (hanya gambar inframerah yang didukung) |
| Akses informasi GPS |
| Penentuan posisi satelit GPS |
Ya |
| Antarmuka |
| Port penyimpanan TF |
total 2 saluran
Saluran #1: rekam gambar atau video pencitraan termal inframerah dan kamera cahaya tampak
Saluran # 2: Perekaman terus menerus dari urutan RAW pencitraan termal inframerah 14bit
|
| Antarmuka aksesori 12-Pin |
Input daya, output video analog, sinyal kontrol PWM |
| Tegangan masukan |
9-16V DC |
| Konsumsi daya (nilai rata-rata) |
6W |
| Pengendali jarak jauh |
Ya- PWM (3 saluran) |
| Keluaran video analog |
NTSC/ PAL |
| Parameter lingkungan |
| Kisaran suhu operasi |
0℃ — 50℃ |
| Kisaran suhu penyimpanan |
0℃ — 60℃ |
N2GC-A640
|
N2GC-A640: Gimbal lensa ganda (30X)
l Lensa ganda
Lensa zoom optik 30x yang terlihat
Kamera Cahaya Inframerah 25mm
l HD
Perekaman dan output 1080p HD yang terlihat
Resolusi Kamera Cahaya Inframerah adalah 640 * 480
l Stabilitas tinggi
Sudut Jitter: ± 0,008°
l Satu kunci ke tengah
Klik dua kali target, fungsi zoom tengah
l catatan informasi GPS
Menempatkan tampilan informasi GPS dan menyimpan ke file subtitle (perlu digunakan dengan pengontrol penerbangan yang ditunjuk atau pengembangan pelanggan sendiri)
l SDK yang tersedia
Antarmuka data langit dan SDK stasiun bumi tersedia
l Pelacakan Objek
|
| Parameter Umum |
| Produk |
N2GC-A Gimbal lensa ganda (30X) |
| Tegangan kerja |
12V-25V |
| Kekuasaan |
8.4W |
| Berat |
970g |
| Penyimpanan lokal |
Kartu Micro SD 32G |
| Ukuran |
136*96*155mm |
| Jenis Antarmuka |
Antarmuka jaringan, port koneksi serial, BISA |
| Kontrol mode tampilan |
PC sistem Windows;Ponsel Android, tablet |
| Parameter lingkungan |
| Suhu lingkungan kerja |
-10℃ ~ -45 |
| Suhu lingkungan penyimpanan |
-20℃ ~ -70 |
| Parameter gimbal |
| Sudut Jitter |
±0,008° |
| Metode instalasi |
Dapat dilepas |
| Rentang rotasi yang dapat dikontrol |
Nada/Kemiringan: +70 °-90 °;Yaw / Pan: ± 160 ° |
| Lingkup desain struktur Roll |
Nada/Kemiringan: +70 °-90 °;Yaw/Pan: ±175 °;gulungan: +90 °-—50 ° |
| Kecepatan kontrol maksimum |
Pitch/Tilt: 120 °/s;Yaw/Pan: 180 °/s |
| Pelacakan target cerdas |
√ |
| Parameter kamera |
| Lensa zoom optik 30x yang terlihat |
| Sensor |
CMOS: 1 / 2.8 '';2,3 juta total piksel |
| Kualitas gambar |
Full HD 1080 (1920*1080) |
| Lensa |
Zoom optik 30x, F 6-180mm
Bukaan: 1.5-4.3
Jarak objek minimum: 10mm (ujung lebar) hingga 1500mm (ujung tele)
Sudut pandang horizontal: 61°(ujung lebar) ~ 2,3°(ujung tele)
|
| Format penyimpanan gambar |
JPEG |
| Format penyimpanan video |
MP4 |
| Metode kerja |
Video, foto |
| Penetrasi kabut |
Penetrasi kabut elektronik + penetrasi kabut optik (terbuka secara otomatis) |
| Mode eksposur |
Eksposur otomatis |
| Resolusi |
50Hz;25fps (1080*1920) 2 juta |
| Pengurangan kebisingan 2D |
(terbuka secara otomatis) |
| Pengurangan kebisingan 3D |
(terbuka secara otomatis) |
| Kecepatan rana |
1/3- 1/30000s |
| Paparan |
Dukungan otomatis |
| OSD |
√ |
| Menunjuk zoom |
√ |
| Menunjuk rentang zoom |
Zoom optik 1-30X |
| Zoom sekali klik ke gambar tunggal |
√ |
| Pencitra Termal |
| Parameter detektor |
| Jenis detektor |
Pencitra termal gelombang panjang tanpa pendingin |
| Piksel detektor |
640*480 |
| Kepekaan |
60mK@300k |
| Kecepatan bingkai |
50Hz |
| Pengukuran suhu |
| Kisaran suhu |
-20~800℃, dibagi menjadi A gear dan B gear, A gear -20~150, B gear 0~800, perpindahan otomatis secara default |
| Akurasi pengukuran suhu |
+/- 5℃ atau +/- 5% |
| Tampilan pengukuran suhu |
Suhu tertinggi, suhu terendah, suhu tengah, dan suhu rata-rata ditumpangkan di layar |
| Kinerja optik |
| Lensa: |
Lensa fokus tetap 25mm |
| F |
1.0 |
NGC-BS20: gimbal 20 juta piksel
l lensa yang dapat dipertukarkan
Dudukan Sony E, mendukung fokus tetap dan lensa zoom
l Sensor ukuran besar piksel tinggi
Format APS 20 juta piksel
l Stabilitas tinggi
Sudut Jitter: ± 0,008°
l Satu kunci ke tengah
Klik dua kali target, fungsi zoom tengah
l catatan informasi GPS
Tumpangkan tampilan informasi GPS dan simpan ke informasi EXIF
l SDK yang tersedia
Antarmuka data langit dan SDK stasiun bumi tersedia
l Pelacakan Objek
| Parameter Umum |
| Produk |
Gimbal optik NGC-BS |
| Tegangan kerja |
12V-25V |
| Kekuasaan |
8W |
| Berat |
335g (Tanpa lensa, peredam kejut)
Lensa Sony 16mm 65g (konfigurasi standar)
|
| Ukuran |
175*100*162mm |
| Kontrol mode tampilan |
PC sistem Windows;Ponsel Android, tablet |
| Jenis Antarmuka |
Antarmuka jaringan |
| Parameter lingkungan |
| Suhu lingkungan kerja |
-10℃ ~ -60℃ |
| Suhu lingkungan penyimpanan |
-20℃ ~ -70 |
| Parameter gimbal |
| Sudut Jitter |
±0,008° |
| Metode instalasi |
Dapat dilepas |
| Rentang rotasi yang dapat dikontrol |
Pitch/Tilt: +70 °-—90 °;Yaw / Pan: ± 160 ° |
| Lingkup desain struktur Roll |
Nada/Kemiringan: +75°-—100°;Yaw/Pan: ±175 °;gulungan: +90 °-—50 ° |
| Kecepatan kontrol maksimum |
Pitch/Tilt: 120 °/s;Yaw/Pan: 180 °/s |
| Parameter kamera |
| Elemen fotosensitif |
Exmor APS HD CMOS (23.2*15.4mm) |
| Piksel yang Efektif |
20,1 juta piksel |
| Resolusi gambar |
3:2
L (20M): 5456 × 3632
M(10M): 3872×2576
S(5M): 2736×1824
16:9
L(17M): 5456×3064
M(8.4M): 3872×2176
S(4.2M): 2736×1536
|
| kamera HD |
Full HD (1920*1080) |
| Format penyimpanan gambar |
JPEG/RAW/DNG |
| Format penyimpanan video |
MP4 |
| Lensa |
|
Lensa opsional
|
Lensa E-mount
Lensa zoom Sony E16-50mm
|
| Area fokus |
Area lebar (25 titik (fokus otomatis deteksi kontras)) / kunci AF |
| Metode fokus |
Fokus otomatis deteksi kontras: AF tunggal, MF |
| Jumlah titik fokus |
25 |
| Jenis rana |
Rana bidang fokus perjalanan vertikal yang dikontrol secara elektronik |
| Pengurangan kebisingan 3D |
(terbuka secara otomatis) |
| Kecepatan rana |
[Gambar diam]: 30-1/4000 dtk
[Gambar Bergerak]: Otomatis (hingga 1/30 d)
|
| Paparan |
Intelligent Auto, Enhanced Auto, Program Auto Exposure (P), Prioritas Apertur (A), Prioritas Rana (S) |
| Kompensasi eksposur |
±3EV (langkah 1/3EV) |
| Pengukuran eksposur |
Beberapa pengukuran |
| Penyesuaian keseimbangan putih |
Otomatis, preset (siang hari, bayangan, berawan, pijar, fluorescent (putih hangat), fluorescent (putih dingin), fluorescent (putih siang hari), fluorescent (siang hari), flash, suhu warna (2500-9900K)) |
| Kepekaan |
[Gambar diam]: ISO 100-16000 (langkah: 1/3EV) otomatis (ISO 100-16000);
[Gambar Bergerak]: ISO 100-6400
|
Remote kontrol
Transmisi gambar HD digital 1080P
NIRC10-3HDS terintegrasi sistem transmisi gambar digital, mendukung HDMI dan port jaringan dua input sumber video, mendukung lebih banyak perangkat video seperti kamera, PTZ, pod, built-in HD FPV APP, mendukung fungsi jendela mengambang video, dapat ditampilkan di tanah apa pun Station APP Image, mendukung penskalaan jendela video dalam berbagai ukuran, mendukung fungsi tampilan video QGroundControl asli, membuka SDK video untuk pengembangan terintegrasi video.
Jarak transmisi sangat panjang
Menggunakan sistem transmisi gambar jarak jauh yang baru, dengan algoritme frekuensi radio anti-interferensi terbaru, jarak kendali jarak jauh gambar sejauh 10km (NIRC15-3HDS dapat mencapai 15km), memungkinkan Anda menjelajahi ruang yang lebih luas tanpa khawatir jarak terbang selama operasi penerbangan.
Perlindungan tingkat peralatan industri
Kendaraan udara tak berawak bekerja dalam kondisi luar ruangan yang keras.NIRC10-3HDS dilindungi dari debu dan percikan pada badan pesawat, sakelar kontrol, dan antarmuka periferal untuk memastikan pengoperasian peralatan yang stabil dan lancar di lingkungan yang keras.
Sorot tampilan HD
Layar definisi tinggi kecerahan tinggi 5,5 inci dapat dengan jelas melihat informasi tampilan waktu nyata di bawah kondisi cahaya yang kuat.
Baterai lithium kinerja tinggi yang dapat dilepas
Baterai lithium berkinerja tinggi, resistansi internal rendah, masa pakai baterai 6 jam, dan kurva baterai yang stabil memberikan daya yang stabil untuk sistem iUAV OS, dan dapat dengan cepat mengganti baterai untuk memastikan pengoperasian yang berkelanjutan.
Pesan Anda harus antara 20-3.000 karakter!
